一、簡介：

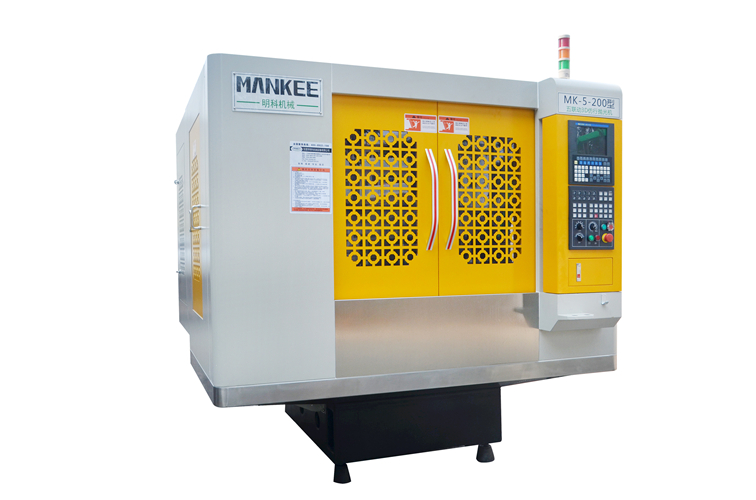

五軸聯動3D仿形數控打磨機改成五軸聯動3D仿形數控拋光機是本公司在機械手打磨的應用及技術積累上聯合高校和科研院所進行的技術整合,成功開發的一款新型打磨加工裝備。并在本公司的生產基地及客戶中穩定應用于OPPO R9\R11 vivox9\小米6不銹鋼中框的手機外殼打磨。

二、功能概述 :
整機采用CNC控制系統,五軸聯動仿形運動,高精度插補,高速響應;高精度大功率伺服馬達驅動;驅動產品按自身輪廓作仿形運動;同時(電動旋轉震動拋光輪粘砂紙)砂紙對產品進行拋光打磨作業;經過循環加工后,使產品拋光效果達到標準要求。

三、功能特點:

●5軸聯動; 5個工作轉臺同步運動, -次同時加工5個同樣的工件。

●打磨頭力矩強勁有力。

●適應打磨手機殼孤面和側邊開孔無塌邊。

●柔性化打磨系統;穩定可靠。

●無粉塵、無爆炸風險、清潔環保。

四、動作簡述:

●CNC控制系統,按照產品的輪廓進行編程;

●將產品在治具上固定;

●通過G代碼驅動5軸精密電機按產品輪廓仿形運動;

●同時,旋轉震動拋光輪帶動砂紙(百潔布)加壓在產品表面進行拋光作業;

●產品經過循環加工后,拋光效果達到標準要求。
